防火突合せ溶接ボールバルブはどのように機能しますか?

防火突合せ溶接ボールバルブは、多くの産業用途、特に安全性と信頼性が最も重要な用途において重要な部品です。高品質の突合せ溶接ボールバルブのサプライヤーとして、私はこれらのバルブがどのように機能するのか、また何が耐火性を実現するのかについてよく質問されます。このブログ投稿では、防火突合せ溶接ボールバルブの内部構造を詳しく調べ、その機能と安全性を確保する主な機能について説明します。

突合せ溶接式ボールバルブの基本構造

防火面について説明する前に、まず突合せ溶接式ボールバルブの基本構造を理解しましょう。一般的な突合せ溶接式ボールバルブは、本体、ボール、ステム、シートで構成されています。ボディはバルブの外側のケーシングであり、内部を流れる流体の圧力と温度に耐えるように設計されています。ボールは中心に穴のある球形のディスクで、流れ制御要素として機能します。ステムはボールをアクチュエータに接続し、オペレータがボールを回転させて流体の流れを制御できるようにします。シートは、漏れを防ぐためにボールと接触するシール面です。

標準の突合せ溶接式ボールバルブの仕組み

標準的な突合せ溶接式ボールバルブでは、アクチュエータに接続されたステムによってボールが回転します。ボールが開いた位置にあるとき、ボールの穴は流路と一致し、流体がバルブを通過できるようになります。ボールが閉位置まで 90 度回転すると、ボールの固体部分が流路を遮断し、流体の流れが止まります。このシンプルかつ効果的な設計により、突合せ溶接式ボールバルブは、液体、気体、スラリーなどのさまざまな流体の流れを制御するための効率と信頼性が非常に高くなります。

突合せ溶接式ボールバルブの耐火特性

ここで、突合せ溶接式ボールバルブの火災安全機能に焦点を当てましょう。防火バルブは、火災の際に機能を維持し、漏れを防ぐように設計されています。これは、いくつかの主要な設計機能によって実現されます。

金属間のシール

突合せ溶接式ボールバルブの最も重要な防火機能の 1 つは、金属間シールの使用です。通常の動作条件では、バルブは PTFE やエラストマーなどの柔らかいシートを使用して密閉性を高め、漏れを防ぎます。ただし、火災が発生した場合、これらのソフトシートが溶けたり燃えたりして、漏れが発生する可能性があります。この問題に対処するために、防火バルブには、ソフトシートが損傷した場合に二次シールを提供できる金属シートが装備されています。金属シートがボールに接触して密閉性を高め、高温でも流体の流出を防ぎます。

耐火材料

耐火性突合せ溶接ボールバルブは、本体、ボール、ステム、およびその他のコンポーネントに耐火性材料を使用して構築されています。これらの材料は、構造の完全性を失うことなく高温に耐えられる能力を考慮して選択されています。例えば、弁本体は、融点が高く耐熱性に優れたステンレス鋼や合金鋼で形成されていてもよい。ボールとステムも、火災時に発生する熱応力や機械的力に耐えられる素材で作られています。

緊急シール機構

金属間のシールと耐火性材料に加えて、耐火突合せ溶接ボールバルブには緊急シール機構も装備されている場合があります。これらのメカニズムは、火災の際に作動して漏洩に対する追加の保護層を提供するように設計されています。たとえば、一部のバルブには、火災時のコンポーネントの膨張と収縮を補償し、密閉性を確保できるバネ仕掛けのシートが付いています。

火災時の防火突合せ溶接式ボールバルブの動作原理

火災が発生すると、バルブ周囲の温度が急激に上昇します。温度が上昇すると、バルブのソフトシートが溶けたり燃え始め、シール能力が失われます。ただし、防火弁の金属シートが機能し、漏れを防ぐ二次シールとして機能します。バルブの構造に使用されている耐火性材料は、バルブの構造的完全性を維持するのにも役立ち、高温高圧下での故障を防ぎます。

緊急シール機構が存在する場合、これも作動してバルブのシール性能をさらに強化します。たとえば、バネ仕掛けのシートはボールに対して圧縮され、コンポーネントが熱により膨張しても密閉性が確保されます。金属間のシール、耐火材料、および緊急シール機構のこの組み合わせにより、火災安全突合せ溶接ボールバルブは機能を継続し、火災時の漏れを防ぎ、周囲の環境と機器を保護します。

防火突合せ溶接式ボールバルブの用途

防火突合せ溶接ボールバルブは、石油・ガス、化学、発電産業など、火災安全性が重要な関心事である産業で広く使用されています。これらの業界では、バルブが可燃性の液体や高温にさらされることが多く、火災に対する安全性が最優先事項となっています。防火突合せ溶接ボールバルブは、パイプライン、貯蔵タンク、その他の機器で流体の流れを制御し、事故時の火災の延焼を防ぐために使用されます。

当社が提供する製品

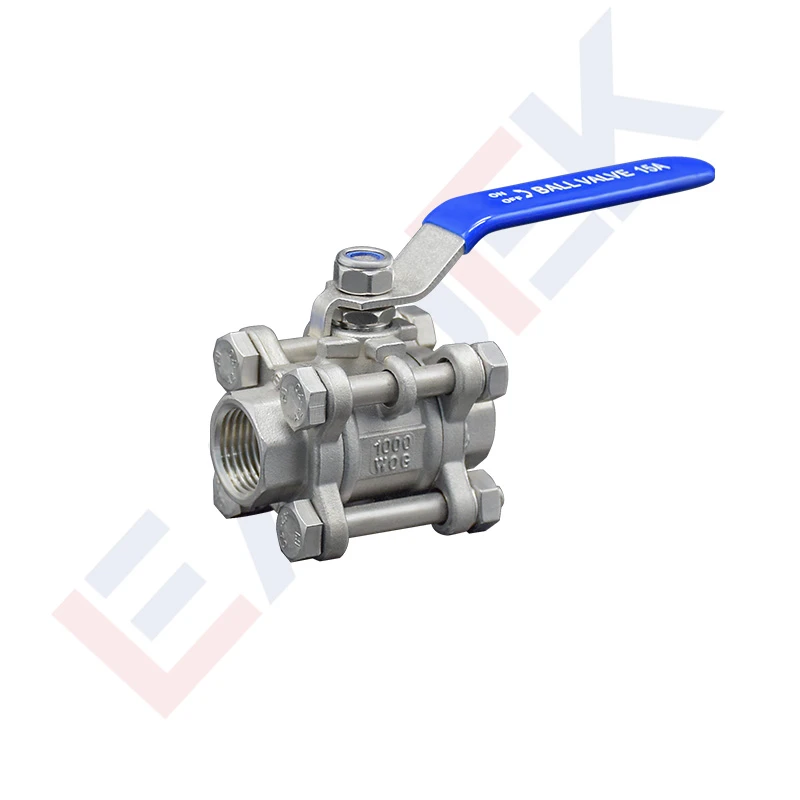

当社は突合せ溶接式ボールバルブのサプライヤーとして、お客様の多様なニーズに応える幅広い防火バルブを提供しています。当社の製品ポートフォリオには以下が含まれます3PC突合せ溶接式バルブ ロングタイプ、3ピースねじ付きボールバルブ、 そして3PC突合せ溶接式ボールバルブ ショートタイプ。これらのバルブは最高の品質基準に従って設計および製造されており、さまざまな用途で信頼性の高い性能と火災安全性を保証します。

結論

結論として、防火突合せ溶接ボールバルブは多くの産業用途において重要なコンポーネントであり、信頼性の高い流量制御を提供し、火災時の漏れを防ぎます。金属間のシール、耐火材料、緊急シール機構などのこれらのバルブの防火機能により、極限条件下でも機能と安全性が保証されます。産業用途向けの高品質の防火突合せ溶接ボールバルブが必要な場合は、詳細についてお気軽にお問い合わせください。また、お客様の特定の要件についてもご相談いただけます。当社はお客様のニーズを満たす最高の製品とサービスを提供することに尽力しています。
